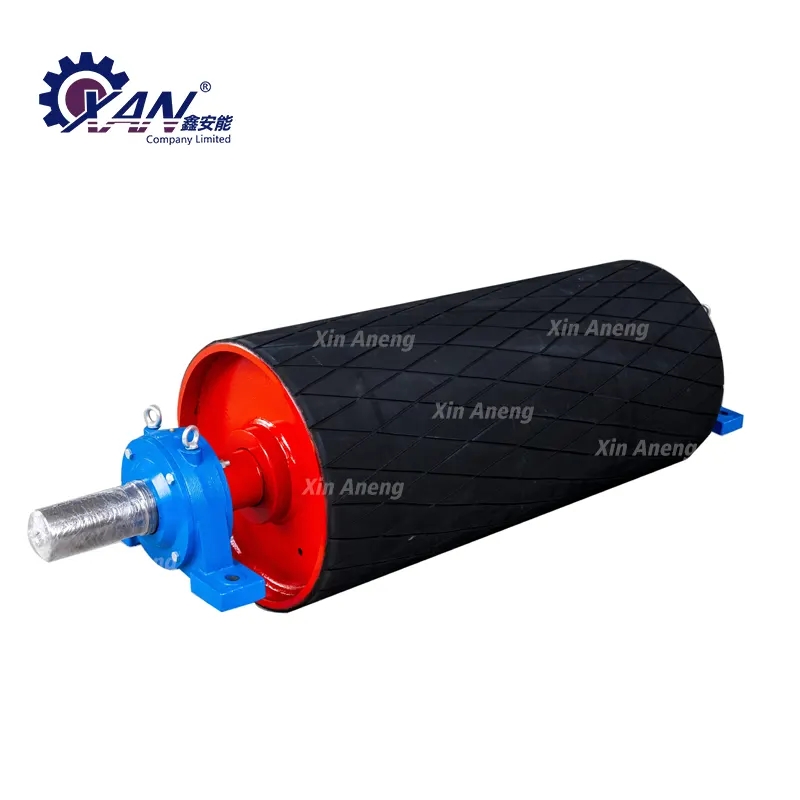

Шківа

Ксан гарантує мінімальну 5-річну гарантію на всі стандартні приводні шківи. Метод утворення шару поверхневого гуми - вулканізоване гумове покриття. Товщина поверхневого гумового шару шківа приводу не повинна бути менше 16 мм, а твердість поверхневого гумового шару валика приводу не повинна бути нижчою від 70 берегів A.

Надіслати запит Завантажити PDF

Опис продукту

Технологія обробки та виготовлення та матеріали приводу шківа Сінь Аненг

1. Циліндр зварює зварюванням вуглекислого газового газу та зануреним дуговим зварюванням, і весь тіло піч відпалена для усунення напруги. Нудно внутрішній отвір, щоб забезпечити з'єднання між корпусом колеса та валом.

2. Вал шківа Сін Аненг виготовлений з високоякісної 45 сталі, яка груба повернута, а ультразвукова недолік випробувана, потім гасить і загартована, а потім тонко обернена і земля.

3. Для того, щоб забезпечити якість барабана, всі барабани повинні бути повністю перевірені, а якість кожного зварювання барабана повинна бути перевірена UT та заархівована. Шварти внизу потрібно оглянути шляхом забарвлення. Якщо є дефекти, їх слід вчасно видалити за допомогою вуглецевої дуги, а потім переробити.

4. Для того, щоб забезпечити плавну роботу, барабан також був розміщений через статичний тест на баланс, а статичні тести на баланс були проведені у суворому відповідно до стандартних вимог. Експеримент зі статичного балансу проводиться відповідно до рівня G40.

5. Наша компанія використовує ультразвукові детектори недоліків для виявлення недоліків на приводному шківі Сіна Аненга.

Кастинг шківа

1. Поверхня всього приводного шківа виготовлена з призматичного лиття. Поверхневий гумовий шар утворюється вулканізованим гумовим покриттям. Товщина поверхневого гумового шару не менше 14 мм, а твердість поверхневого гумового шару не менше берега 70 градусів.

2. Поверхня приводного шківа гладка і не покрита клеєм.

3. Клейовий шар гарантовано не має дефектів, таких як розшарування та пухирці. Фізичні та механічні властивості верхнього клею та нижнього клею відповідають відповідним правилам у GB10595-2017.

Після того, як барабан зібраний, радіальна толерантність до зовнішнього кола повинна відповідати вимогам у таблиці нижче.

Одиниця: мм

Шківа		200 ～ 800	1000 ～ 1600	1800
Радіальна кругова толерантність	Непрограмний шків шківа	0.6	1.0	1.5
Радіальна кругова толерантність	Відстає шківа	1.1	1.5	2.0

Підшипники шківа - підшипники підшипників або SKF.

Основні технічні параметри барабанного випуску барабанного зовнішнього кола

Шків з вигинами хвоста

φ ≤800 мм ≤1,05 мм

Φ ＞ 800 мм ≤1,40мм

Шківа

φ ≤800 мм ≤1,05 мм

Φ ＞ 800 мм ≤1,40мм

Специфікація шківа

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	B1	DS	Прокатка вісь 承	Глянцевий рулон 筒	Розкачайте на гуму 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Наша фабрика:

Наша компанія має всебічну систему забезпечення якості. Перш ніж розпочати виробництво, ми подамо всебічний план забезпечення якості цього проекту. Цей план включає процедури забезпечення якості, організаційні методи, кваліфікацію залученого персоналу та контроль за всіма заходами, що впливають на якість проекту, такі як дизайн, закупівлі, виробництво, транспорт, установка, введення в експлуатацію та обслуговування. Ми маємо відданий персонал, відповідальний за діяльність із забезпечення якості.

Наш план забезпечення якості в першу чергу визначає наступні моменти:

1. Вживання та контроль обладнання;

2. Контроль придбаного обладнання або матеріалів;

3. Контроль матеріалів;

4. Контроль спеціальних процесів;

5. На будівельному нагляді;

6. Якісні моменти та графіки.
