Xin AnengприпасиНесучий направляючий роликрішення, призначені для підтримки завантаженої сторони стрічкових конвеєрів, одночасно зменшуючи провисання стрічки, опір ходу та непотрібний знос. Завдяки конструкції, орієнтованій на стабільне обертання, надійне ущільнення та контрольоване радіальне биття, ці ролики можуть підтримувати вимогливі додатки обробки сипких матеріалів і розраховані на до 30 000 годин роботи за нормальних робочих умов.
Несучий ролик є одним із важливих компонентів системи стрічкового конвеєра, оскільки він постійно підтримує як конвеєрну стрічку, так і матеріал, що транспортується. Правильно підібрані направляючі ролики допомагають підтримувати форму стрічки, розподіляти навантаження, зменшувати тертя та сприяти стабільному транспортуванню. У цьому посібнику пояснюється, як працюють транспортувальні ролики, їх основні компоненти, фактори продуктивності, доступні конфігурації, міркування щодо вибору та методи обслуговування. У ньому також пояснюється, чому при виборі постачальника направляючих роликів слід враховувати точність роликів, підшипники, ущільнення, якість матеріалів і умови роботи конвеєра.
Зміст
- Що таке несучий направляючий ролик?
- Як працює несучий направляючий ролик?
- Які ключові компоненти?
- Які переваги це надає?
- Які типи транспортних роликів доступні?
- Як вибрати правильний ролик?
- Які технічні фактори впливають на продуктивність?
- Як можна продовжити термін служби натяжного ролика конвеєра?
- Часті запитання
- Висновок

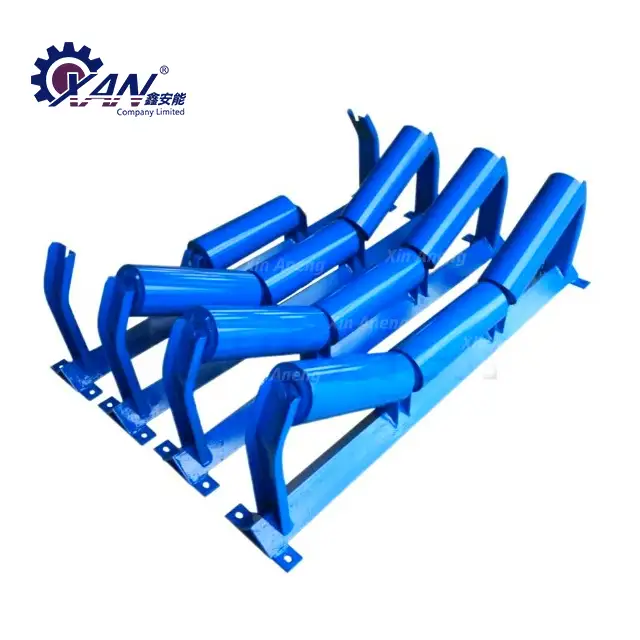

Що таке несучий направляючий ролик?
Несучий направляючий ролик — це обертовий компонент конвеєра, встановлений під несучою стороною стрічкового конвеєра. Його основна функція полягає в підтримці стрічки та сипучого матеріалу, розміщеного на ній, коли стрічка рухається по маршруту транспортування.
На відміну від приводного шківа конвеєра, який забезпечує рушійну силу, натяжний ролик головним чином забезпечує механічну підтримку та контрольований контакт кочення. Кілька роликів зазвичай розташовуються як набір натяжних роликів, що дозволяє стрічкі підтримувати відповідний профіль під час транспортування матеріалу.
Залежно від конструкції конвеєра транспортувальні направляючі ролики можуть бути налаштовані як стандартні направляючі жолоби, плоскі конструкції, орієнтовані на удар конструкції, конфігурації, що самовирівнюються, або V-подібні рішення. Правильна конфігурація залежить від ширини стрічки, характеристик матеріалу, швидкості конвеєра, умов завантаження та вимог до встановлення.
Тому для виробників і системних інтеграторів вибір відповідного несучого направляючого ролика – це не просто рішення про купівлю компонента. Це безпосередньо впливає на стабільність конвеєра, відстеження стрічки, споживання енергії, частоту обслуговування та термін служби.
Як працює несучий направляючий ролик?
Під час роботи конвеєрна стрічка рухається по ряду обертових роликів. Коли сипкий матеріал завантажується на стрічку, її вага передається через стрічку на натяжний ролик, а потім на раму конвеєра.
Добре продумане транспортне пристосування виконує кілька функцій одночасно:
- Витримує вагу порожньої конвеєрної стрічки.
- Витримує вантаж, що транспортується.
- Допомагає зберегти призначений профіль ременя.
- Зменшує провисання ременя між опорними точками.
- Обмежує опір коченню під час транспортування.
- Допомагає підтримувати плавне транспортування матеріалу.
- Зменшує непотрібне навантаження на конвеєрну стрічку.
У типовому жолобковому конвеєрі кілька роликів розташовані під кутом, утворюючи жолоб. Ця конфігурація збільшує здатність стрічки утримувати сипучі матеріали та може покращити пропускну здатність, не вимагаючи надмірної ширини стрічки.
Які ключові компоненти?
Надійність натяжного ролика конвеєра залежить від взаємодії кількох компонентів, а не лише від оболонки ролика. Типовий вузол несучого направляючого ролика може включати вал, підшипники, ущільнювачі, торцеві кришки, гнізда підшипників, роликову трубку та відповідне змащення.
| компонент | Основна функція | Чому це важливо |
|---|---|---|
| Роликова труба | Забезпечує обертову опорну поверхню для ременя | Впливає на плавність ходу, довговічність і контакт з ременем |
| Вал | Забезпечує структурну підтримку для обертового вузла | Повинен витримувати експлуатаційні навантаження без зайвої деформації |
| Підшипник | Дозволяє ролику обертатися з контрольованим опором | Безпосередньо впливає на якість обертання та термін служби |
| Печатка | Допомагає запобігти потраплянню забруднень у зону підшипника | Важливо для запилених, вологих і вимогливих середовищ |
| Кінцева кришка | Підтримує та захищає внутрішні компоненти | Сприяє цілісності збірки та ефективності ущільнення |
| Змащення | Зменшує внутрішнє тертя і знос | Підтримує більш плавну роботу та довговічність підшипників |
З цієї причини контроль якості повинен охоплювати сировину, підшипники, ущільнення, точність виробництва, процеси складання та остаточну перевірку, а не зосереджуватися лише на зовнішньому вигляді ролика.
Які переваги це надає?
1. Краща підтримка ременя
Постійна підтримка зменшує надмірне провисання стрічки та допомагає підтримувати стабільну поверхню транспортування. Це особливо важливо, коли конвеєр обробляє важкі або постійно завантажені сипучі матеріали.
2. Зменшений знос ременя
Рівномірний розподіл навантаження на матеріал допомагає зменшити локальне навантаження на ремінь. Правильне обертання роликів також може мінімізувати непотрібне тертя між ременем і опорною системою.
3. Більш плавна обробка матеріалу
Стабільне обертання холостого колеса дозволяє стрічкі постійно рухатися по маршруту конвеєра. Це може сприяти більш плавному потоку матеріалу та зменшити перешкоди в роботі.
4. Довший термін служби конвеєрної стрічки
Якщо ремінь правильно підтримується і опір коченню контролюється, можна зменшити непотрібне механічне навантаження. Згодом це може сприяти подовженню терміну служби ременя та зниженню вартості заміни.
5. Нижчі вимоги до технічного обслуговування
Надійні підшипники, ефективне ущільнення, точне виготовлення та відповідні матеріали можуть зменшити частоту передчасної заміни направляючого ролика та незапланованих простоїв конвеєра.
Які типи транспортних роликів доступні?
Немає єдиної конфігурації направляючого ролика, яка б підходила для кожного конвеєра. Різні схеми розташування конвеєрів і умови транспортування матеріалів вимагають різних механізмів підтримки.
- Стандартні жолоби:Зазвичай використовується на завантаженій стороні стрічкових конвеєрів сипучих матеріалів для формування профілю жолоба.
- Плоскі направляючі:Підходить для застосувань, де потрібен плоский профіль стрічки.
- Ударні натяжні колеса:Призначений для місць, де матеріал падає на ремінь і потрібна додаткова амортизація ударів.
- Натяжні ролики, що самоустановлюються:Використовується, щоб допомогти контролювати відстеження ременя та зменшити блукання ременя.
- Натяжні колеса V-подібної форми:Використовується для певних конфігурацій конвеєра, де бажано V-подібне розташування опори.
При проектуванні або модернізації конвеєрної системи тип натяжного колеса слід вибирати разом із ременем, шківом, кронштейном, точкою завантаження та загальною структурою конвеєра, а не розглядати як ізольований компонент.
Як вибрати правильний ролик?
Щоб вибрати правильний ролик, потрібно більше, ніж відповідність номеру каталогу. Інженери та групи закупівель повинні оцінити повне робоче середовище.
- Визначте ширину пояса:Більш широкі ремені зазвичай вимагають більших і відповідніше налаштованих опорних систем.
- Перевірте швидкість стрічки:Вищі швидкості висувають більші вимоги до стабільності обертання, балансу, підшипників і ущільнень.
- Оцініть пропускну здатність:Розташування роликів має витримувати як вагу стрічки, так і максимальне навантаження матеріалу.
- Враховуйте характеристики матеріалу:Абразивні, пилові, вологі, липкі або корозійні матеріали можуть вимагати спеціального ущільнення та вибору матеріалу.
- Перегляньте умови монтажу:Температура, вологість, вплив пилу, зовнішня установка та умови очищення можуть впливати на вибір валика.
- Підтвердьте сумісність розмірів:Розміри валу, діаметр ролика, конфігурація рами та монтажні розміри повинні відповідати конвеєру.
Наприклад, опубліковані дані про продуктивність несучого ролика можуть охоплювати ширину стрічки приблизно від 500 мм до 2400 мм, при цьому потужність транспортування змінюється відповідно до ширини стрічки та швидкості стрічки. Це демонструє, чому робочі параметри повинні бути підтверджені перед завершенням розробки специфікації.
Які технічні фактори впливають на продуктивність?
Точність є одним із найважливіших факторів при оцінці ролика промислового конвеєра. Надмірне радіальне биття може збільшити вібрацію та опір, а погані характеристики підшипника або ущільнення можуть скоротити термін служби.
| Фактор ефективності | Потенційний ефект | Рекомендований фокус |
|---|---|---|
| Радіальне биття | Може впливати на вібрацію та стабільність руху стрічки | Дотримуйтеся належної точності виготовлення |
| Якість підшипників | Впливає на опір обертанню та довговічність | Використовуйте відповідні підшипники для умов експлуатації |
| Ефективність ущільнення | Допомагає захистити внутрішні компоненти від забруднення | Підберіть ущільнення до пилу, вологи та впливу навколишнього середовища |
| Роликова поверхня | Впливає на контакт ременя та опір ходу | Зберігайте поверхню гладкою та належним чином обробленою |
| Міцність валу | Визначає стійкість до осьових і експлуатаційних навантажень | Виберіть розміри відповідно до фактичного навантаження |
| Змащення | Впливає на тертя та знос підшипників | Використовуйте відповідне мастило та ефективний внутрішній захист |
Відповідно до наявної технічної інформації, ролики Xin Aneng використовують спеціальні підшипники, мастило на основі літію, а також внутрішні та зовнішні ущільнення. Продукт розрахований на до 30 000 годин за нормальних робочих умов, хоча фактичний термін служби залежатиме від навантаження, швидкості, навколишнього середовища, технічного обслуговування, встановлення та інших робочих факторів.
Як можна продовжити термін служби натяжного ролика конвеєра?
Навіть якісно виготовлений натяжний ролик потребує відповідної установки та обслуговування. Програма профілактичного обслуговування може допомогти виявити проблеми до того, як вони переростуть у поломку стрічки або конвеєра.
- Регулярно перевіряйте ролики на наявність ненормального шуму чи вібрації.
- Перевірте наявність ознак заїдання або високого опору обертанню.
- Перевірте ущільнення на наявність видимих пошкоджень або забруднення.
- Контролюйте відстеження ременя та досліджуйте постійне відхилення ременя.
- Видаліть накопичений матеріал навколо вузла ролика.
- Перевірте монтажні рами та вали на предмет розхитаності та деформації.
- Негайно замінюйте пошкоджені ролики, щоб запобігти пошкодженню вторинного ременя.
- Ведіть записи про технічне обслуговування, щоб виявити повторювані моделі несправностей.
Звичайний огляд особливо важливий у гірничодобувній промисловості, на виробництві щебнів, портах, виробництві електроенергії, цементі, металургії та інших середовищах обробки сипучих матеріалів, де конвеєри можуть працювати протягом тривалого часу під значним навантаженням.
Часті запитання
Яке основне призначення несучого ролика?
Основне призначення — підтримувати завантажену сторону конвеєрної стрічки та матеріал, що транспортується. Це допомагає підтримувати форму стрічки, зменшувати провисання, контролювати опір коченню та сприяти стабільному транспортуванню матеріалу.
Яка різниця між несучим роликом і поворотним роликом?
Натяжний ролик підтримує завантажену транспортну сторону стрічки, тоді як зворотний ролик підтримує порожню зворотну сторону, коли стрічка рухається назад до зони завантаження конвеєра.
Чим несучий ролик відрізняється від ударного?
Стандартний натяжний ролик в основному підтримує ремінь і матеріал під час транспортування. Ударний натяжний ролик зазвичай розташовують у зонах завантаження, де падаючий матеріал створює більшу силу удару, і потрібен додатковий захист стрічки.
Як довго може прослужити опорний ролик?
Термін служби залежить від навантаження, швидкості, матеріалу, середовища, встановлення, обслуговування, якості підшипників і ущільнення. Xin Aneng визначає до 30 000 годин за нормальних робочих умов, але фактичну продуктивність слід оцінювати відповідно до конкретного застосування.
Яку інформацію повинні надати покупці при оформленні замовлення?
Зазвичай покупці повинні надати ширину стрічки, швидкість стрічки, потужність транспортування, характеристики матеріалу, розташування конвеєра, діаметр ролика, розміри валу, середовище встановлення та будь-які відповідні технічні вимоги чи вимоги до розмірів. Надання повної інформації допомагає виробнику рекомендувати відповідну конфігурацію.
Висновок
Несучий направляючий ролик може бути відносно невеликим компонентом у повній конвеєрній системі, але його вплив на підтримку стрічки, стабільність обробки матеріалу, знос, технічне обслуговування та загальну ефективність роботи є значним. Правильна комбінація роликової конструкції, підшипників, ущільнень, мастила, точності розмірів і спеціальної конструкції може допомогти операторам конвеєра досягти надійнішої тривалої роботи.
Для проектів, які вимагають надійних компонентів конвеєра, рішення Xin Aneng Carrying Idler Roller пропонує варіант для вимогливих додатків транспортування сипучих матеріалів. Якщо ви обираєте ролики для нового конвеєра, замінюєте наявні натяжні ролики або розробляєте індивідуальну конвеєрну систему,зв'яжіться з намиз вашою шириною стрічки, швидкістю, потужністю та умовами експлуатації, щоб обговорити відповідне рішення для вашого проекту.
