З огляду на вищезазначені проблеми в попередніх новинах, є два рішення: один - перемістити очищувач вугілля вперед, так що очищене вугілля безпосередньо витягнеться на попередній пояс; Друга - збільшити висоту проїжджої частини, так що точка передачі передньої та задньої частини двох ременів має достатню висоту в певному діапазоні. Потім обробляють вугільну пилку, щоб очистити вугілля проскочило через пилку в попередній пояс. Однак, іноді через обмеження підземного простору та будівельних технологій, дуже важко збільшити висоту проїжджої частини.
Проаналізуйте кілька обговорених сценаріїв:
Схема 1: Приймайте повністю механічний пристрій для очищення, а специфічна конструкція складається з направляючого стрижня, променя, очищення та бомби. Концепція дизайну полягає в тому, щоб затягувати промінь і стрижню через пружину, і забезпечити, щоб положення точки А не рухався під дією суглоба пружини та направляючого стрижня. З зносом блоку очищення положення точки A поступово відхиляється від положення встановлення, а положення точки A зберігається в оптимальному положенні, вручну регулюючи положення направляючого стрижня.
Переваги цієї схеми:
1. Проста структура, низька вартість та проста у виробництві.
2. Механізм приймає вторинне очищення, щоб зробити ефект очищення більш ретельним.
Недоліки та проблеми:
1. Механізм має менше обмежень, що призводить до невизначеності положення механізму, особливо в конструкції, визначити його конкретне положення непросто, і процес очищення не може бути реалізований, і навіть нещасні випадки можуть виникати в процесі використання.
2. Пружина приймає розтяжку, що збільшує труднощі встановлення і нелегко досягти вимог зручної установки
Схема 2: прийняти механічний механізм ковзаючого направляючого стрижня
Переваги цієї схеми:
1. Це легко встановити і легко реалізувати функцію очищення.
2. Через додавання маятника операція простіша, а навантаження працівників значно зменшується.
Недоліки та проблеми:
1. Путівник -канавці не просто виправити, і для її досягнення необхідно розробити спеціальний кадр.
2. Цей метод надання живлення для гідравлічних циліндрів буде втручатися під час роботи продукту, і існують потенційні небезпеки для безпеки.
Ефект використання

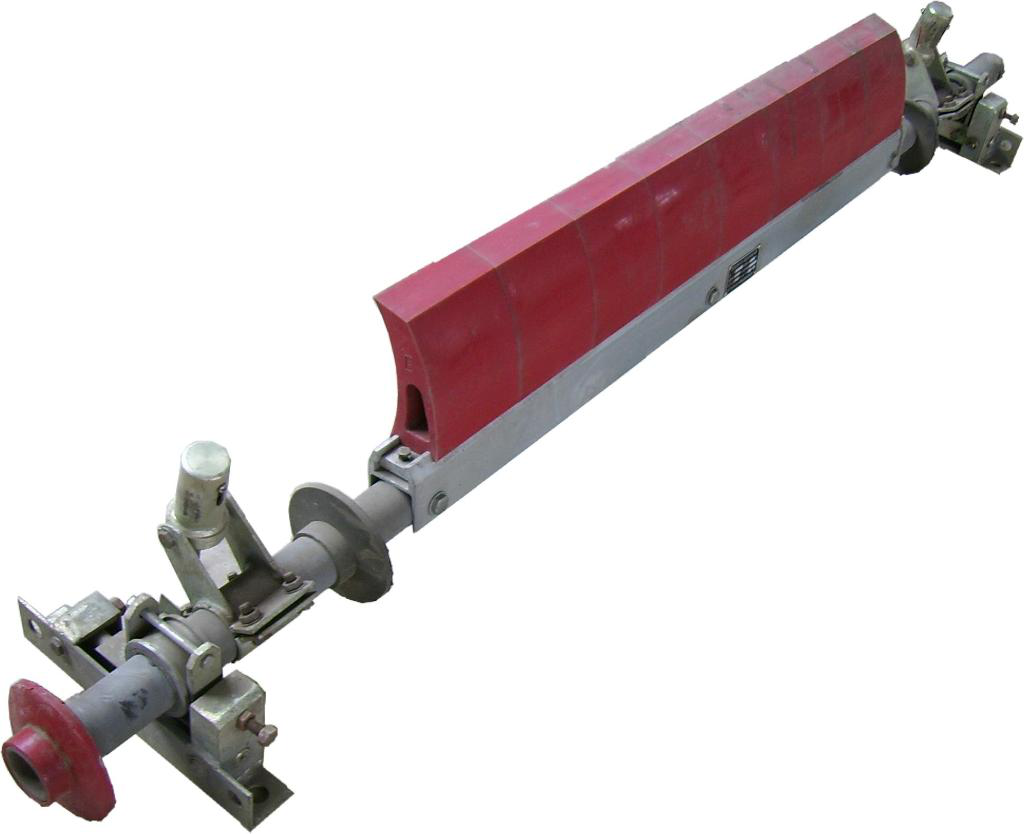

Оскільки очищувач встановлений на барабані, що вивантажує, очищене вугілля знаходиться безпосередньо на пояс; Чистіший перетворюється на структуру типу рамки, так що очищувач стає двома смугами, а ефект очищення очевидний; Чистіший може виступати з осколу на обох кінцях, і після пошкодження її можна повернути, щоб продовжувати використовуватись, а потім замінити після того, як обидві сторони носять, скорочуючи час для заміни вугільної шкіри. Використання важеля перехресної руки полягає у зменшенні висоти проїжджої частини, не займаючи пробіл двох ременів під час встановлення. Очисник можна притиснути до барабана з високим тиском контакту та дуже хорошими результатами очищення.
